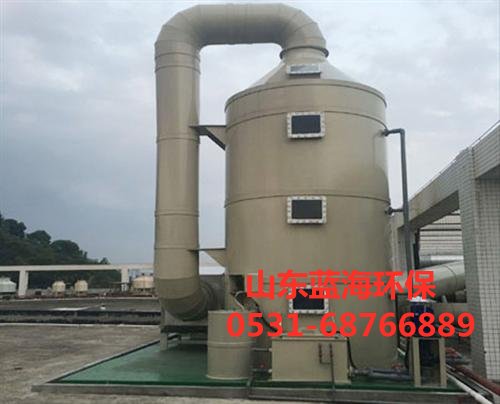

氨氣吸收塔工藝結構分析



氨氣吸收塔是一種濕吸收式凈化設備，其功能是分組分級填料和噴淋。當處理后的廢氣呈酸性時，一般采用氫氧化鈉(NaOH)作為吸收中和液。當處理后的廢氣呈堿性時，通常用中性水或微酸性水洗滌。工作原理是:廢氣由風機壓入凈化塔形成的均壓室至夾套，廢氣通過均勻的氣柵勻速進入一級填料功能，使氣液兩相一次充分接觸；一級處理后的廢氣通過逐漸膨脹減速進入二級填料噴淋功能，使廢氣與氣液兩相充分接觸反應，再經除液器潮解除霧后通過風道排出。



吸收塔內氨氣吸收原理:采用水射流真空機組作為抽氣系統，向機組水箱內的噴射液中加入堿液，調節PH值至13左右。氨氣經真空裝置抽入水箱后，未被堿水吸收而溢出，進入氨氣吸收塔。氨氣吸收塔主要利用流體力學的相關原理。氣體在管道中與吸收液混合。吸收液與氣體混合后通過管道時，氣液兩相與管壁接觸，接觸面上的液體不斷冷卻。氣液碰撞使氣液充分混合后，隨著液體的重力落入循環罐中。反復吸收后，氨水的濃度不斷上升。

氨氣吸收塔工藝結構:該設備由溫度和真空泵系統、氨氣吸收塔(三級串聯)、吸收液母液罐、循環泵、冷卻水系統及相關閥門、管道和儀表、氨儲罐組成。(可以配置全自動操作系統)



***點:設備采用材料制造，結構緊湊，外形美觀，安裝方便，吸收效果和操作性***，是新一代設備。
